l KHAD系列综合接入平台综述

康海时代KHAD系列综合接入平台是同时集IO接口和RS232/422/485接口的多功能串口联网服务器，该服务器具有开关量、模拟量输入输出，以及串口通讯等功能。包含KHAD6244、KHAD3721两种型号产品。

l KHAD6244技术特点

高性能处理器平台，提供了稳定通讯保障

采用低功耗芯片

多种接口让客户的系统更加优化

丰富的管理软件和应用程序，使用方便

4路IO和4路AD可通过软件自由配置

采集数据自动上报

安全性高，串口提供15KV ESD保护
电源端口采用接线端子，连接更安全

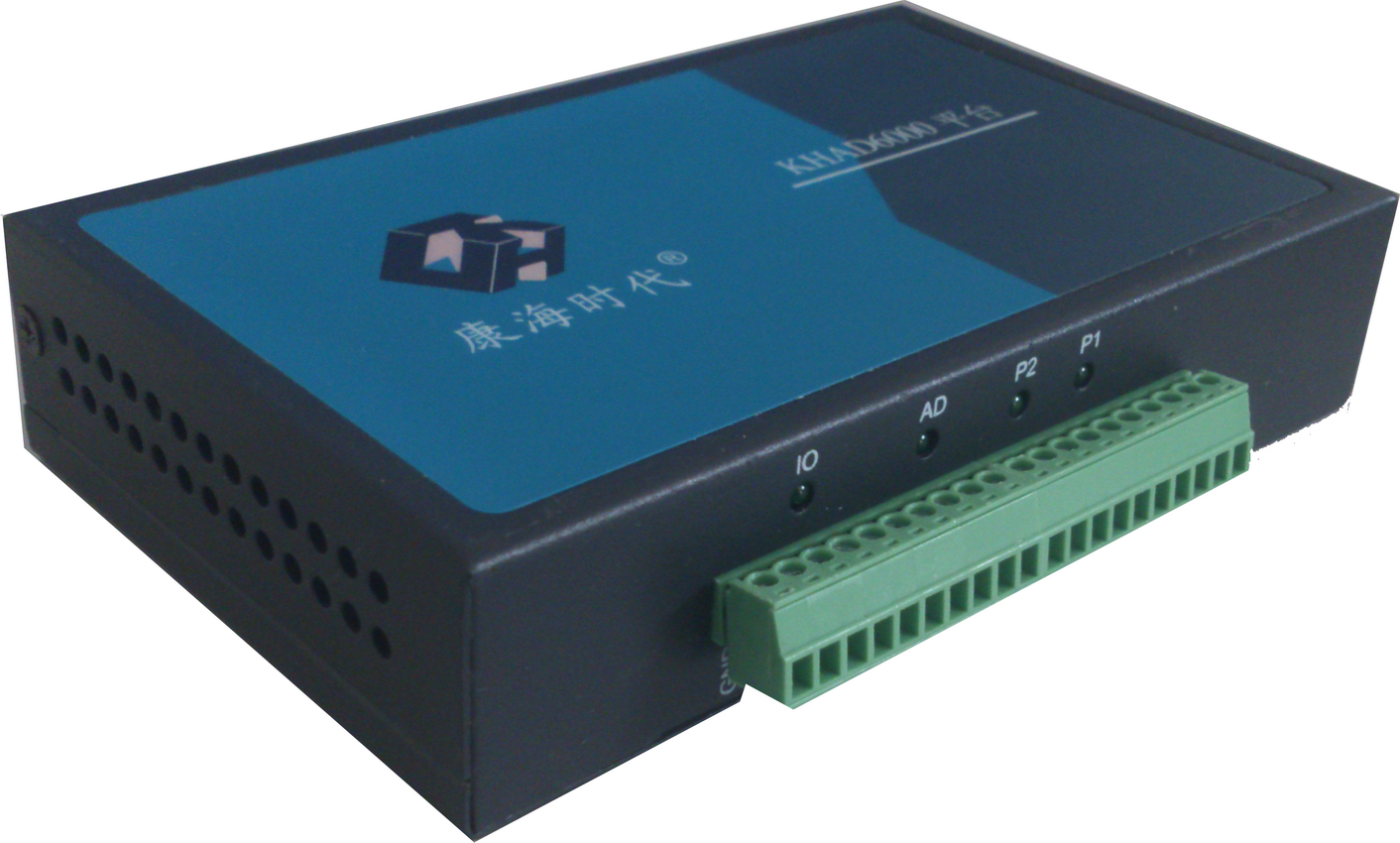

l 产品实物图

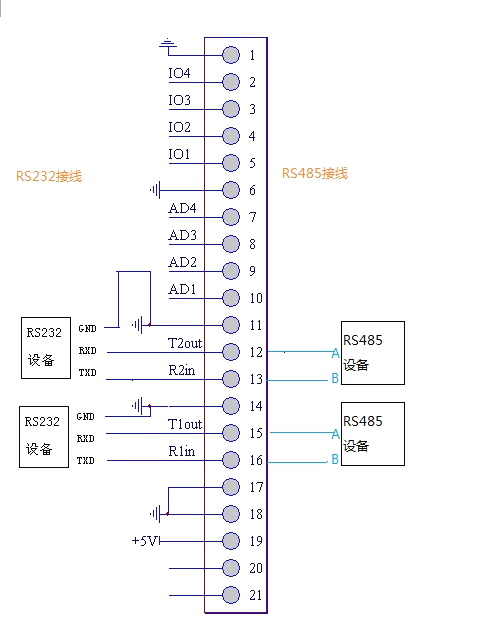

l 设备外部接线图

l KHAD6244技术参数

Ø以太网

端口数量：1

速率：10/100Mbps，自适应MDI/MDI-X

接口：RJ45

网口保护：内建2KV隔离保护

ØIO接口

数字量IO：
数量：4；类型：DI/DO可选，3路输入，1路输出
AD：
数量：4；类型：AD1/AD2为电流输入，AD3/AD4为电压输入

范围：电流0-20mA；电压0-5V

不带扩展板的型号不能测点流量，只能测量<3.3V的电压量

带扩展板的型号AD1和AD2可测0-20mA电流量，AD3和AD4可测量最高5V的电压量

Ø 串口

端口数量：2

串口类型：RS-232/422/485

接口：接线端子

串口保护：内建15KV ESD保护

Ø串口通讯参数

波特率：300bps～230400bps

数据位：5，6，7,8  停止位：1，1.5，2

校验位：None，Even，Odd，Space，Mark

流量控制：CTS/RTS，XON/XOFF，DSR/DTR

串口信号（RS-232/422/485）

RS232：DCD，RXD，TXD，DTR，GND，DSR，RTS，CTS
RS485half：DATA+，DATA-，GND
RS422/485FULL：RXD+，RXD-，TXD+，TXD-，GND

Ø工作模式

支持Realport Socket模式

协议：Ethernet、ARP、IP、ICMP、IGMP、UDP、TCP、HTTP、DHCP

管理方式：查找和配置设备配置软件、AD/IO管理软件、TCP/UDP测试工具

Ø驱动软件

Windows Real COM驱动：支持Windows XP/2000/2003/Vista/2008/7/8/10（x86/x64）

Linux Real TTY驱动：支持 Linux 2.4.x，2.6.x，3.0.x。

Ø安全机制

支持自动重启触发机制，内建WDT（看门狗时钟）。

用户登录权限控制

具有方便的网络管理维护功能

Ø机械特性

IP30及以上防护等级。

工作温度：0～55℃或-40～85℃工业级(可选）

工作湿度：5～95% RH

电源：220转5VDC

尺寸：438.5×259×30mm(W×D×H)

材料：金属外壳

整机功耗低，节能环保。

Ø产品认证

具备CE，FCC认证

l 产品应用项目

小区电信接入网集中箱监控系统，远程对箱内开关电源和智能电表进行监测、控制、管理。
