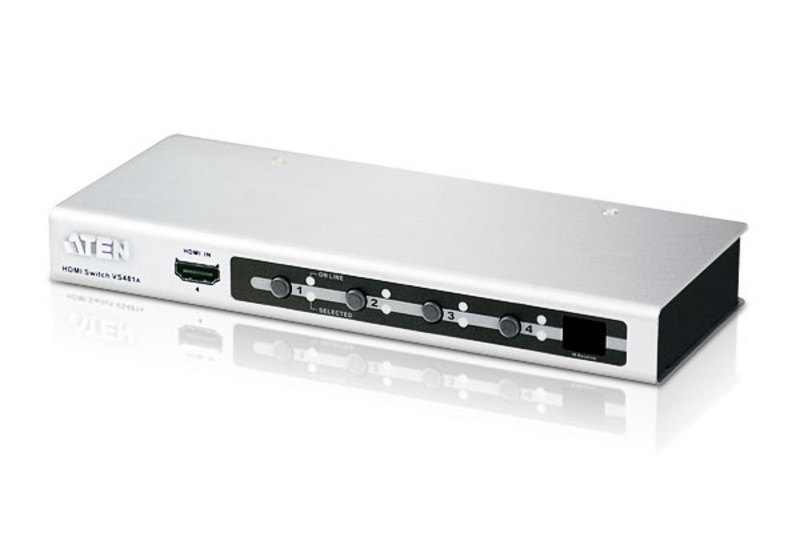

规格型号：VS481A

产品简述：4端口HDMI影音切换器

详情介绍

产品概述

VS481A 4端口HDMI切换器，可让4组HDMI信号来源，快速、简易地共享于一组HDMI显示设备。用户可通过切换器上的按键或红外线遥控器，轻松快速地切换与选择如DVD播放器、卫星接受器或数码摄录相机等数字设备的信号来源。

功能特点

可让4组HDMI A/V信号来源，共享于一台HDMI显示设备
通过附带的红外线远程遥控器或前端面板的按钮, 即可轻松切换4组A/V影像信号
高视频分辨率 - 支持HDTV分辨率480p、720p、1080i与1080p (1920x1080); VGA, SVGA, SXGA、 UXGA(1600x1200)及WUXGA(1920x1200)
HDMI (3D、深色)
支持新世代高清环绕音频模式DTS-HD Master Audio及DOLBY TrueHD
支持60Hz显示器刷新率
长距离信号传输－最远达20m(24 AWG)以及15m(28 AWG)
内设可用于高阶系统控制的双向RS232串口远程连接端口
电源开启侦测–若其中一台HDMI来源端设备的电源关闭，VS481A会自动切换至下一台电源开启的设备
即插即用- 无需加装软件，安装迅速
兼容于DDC规格
符合HDMI规格与HDCP 1.1标准
支持1080p显示时，信号传送速率可达2.25 Gbits
金属外壳设计
LED指示灯显示信号来源
经济型家庭剧院解决方案

* 注意: VS481A AP与GUI操作手册可自ATEN官方网(www.aten.com.cn) 下载使用

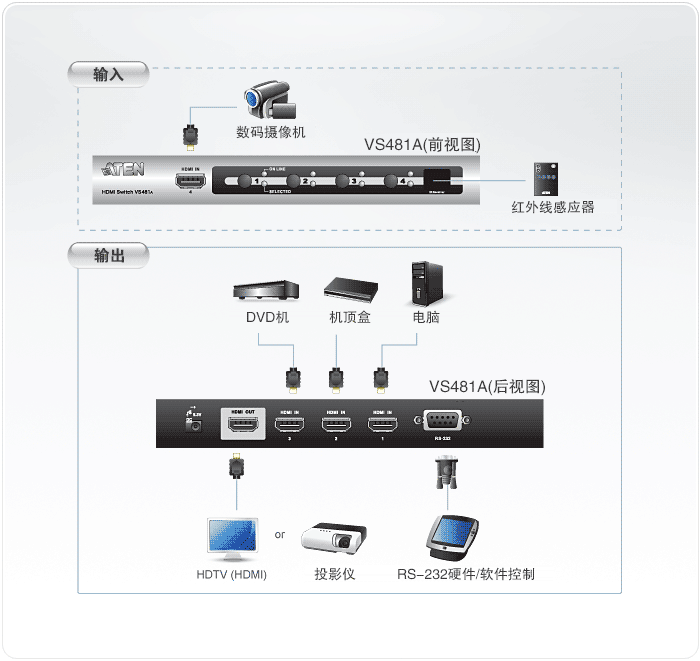

连线图

技术规格

显示器连接数			1
连接端口	信号设备	HDMI 输入	4 x HDMI Type A 母头 (黑)
	显示器	HDMI输出	1 x HDMI Type A母头 (黑)
	RS232端口		1 x DB-9母头 (黑)
	电源		1 x DC 电源插孔 (黑)
LED 显示灯	上线		4 (橘)
	已选择		4 (绿)
视频分辨率			HDTV分辨率480p、720p、1080i、1080p (1920 x 1080)；VGA、SVGA、SXGA、UXGA(1600x1200)、WUXGA (1920x1200)
耗电量			DC 5.3 V, 2.4 W
操作环境	操作温度		0 - 50°C
	存贮温度		-20 - 60°C
	温度		0 ~80% RH, 非凝结
机体属性	外壳		金属
	重量		0.47 Kg
	尺寸 ( 长 x 宽 x 高)		20.00 x 8.27 x 2.50 cm
