串口转光纤通信的原理和典型应用方案

串口转光纤是一款可以将RS232/485/422的串口信号转换到光纤来传输的光电转换器，俗称串口光纤收发器。它可以实现光纤与RS232/485/422串口的数据双向透明传输。由于光纤传输距离远（多模4KM，单模可达20，40，60KM），抗干扰能力强，是连接远程终端单元到主机和分散式集中控制系统的长距离传输的最佳选择，由于光纤具有极强的抗干扰能力，能够有效的避免雷击，浪涌和电磁干扰等对工业数据通信设备的破坏和通信线路的干扰，保证通信系统的稳定性。

工业级的RS232/485/422与光纤的转换设备。通过光纤传送数据不仅可以延长传输距离，而且还具有隔离保护、数据保密性好、工作稳定、易于维护等诸多优点。但最主要的是它彻底解决了电气干扰、闪电、雷击等造成经常损坏设备接口的难题。特别适合在工作环境比较苛刻的场合。

UT-277SM/MM是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤MODEM，是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。

该产品采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资，大大提高了数据通信的可靠性、安全性。且该产品支持壁挂式安装。

产品广泛应用于物联网、工业自动化控制系统、信息智能化管理系统、电力系统、医疗设备系统、金融系统、轨道交通、安防系统等领域。

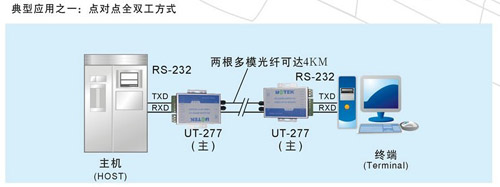

由于光纤并不能够象电线一样简单地进行直接连接，光纤的每个分叉、集合都必须经过专门的光纤转换器，所以光纤通信网络的组网方式取决于光纤转换器的功能。以宇泰UTEK产品为代表的三种串口光纤通信的组网方式：总线式、星形、双环冗余型。用户可以根据现场的串口设备的分布地方或者可靠性要求来选择。以下是串口转光纤的典型应用方案：
